Che cos'è una valvola riduttrice di pressione e come funziona?
Una valvola riduttrice di pressione (PRV) svolge un solo compito: accetta una pressione di ingresso variabile, spesso elevata, e fornisce una pressione di uscita costante e inferiore, indipendentemente da ciò che accade a monte. Quando la pressione di uscita si allontana dal valore impostato, raramente è necessaria una nuova valvola. Nella maggior parte dei casi, lo resetti semplicemente. La vite di regolazione sulla parte superiore modifica il precarico della molla e quell'unica modifica meccanica controlla la pressione mantenuta dalla valvola.
Capire cosa succede all'interno rende la regolazione più sicura e precisa. La pressione a monte è la pressione che entra nella valvola. La pressione a valle è la pressione in uscita, che è ciò che effettivamente sperimentano i vostri impianti idraulici, strumenti o apparecchiature di produzione. All'interno del corpo valvola, la vite di regolazione preme su una molla. La molla spinge un gruppo diaframma-stelo e lo stelo regola la misura in cui si apre la sede della valvola. Quando la pressione a valle corrisponde al precarico della molla, la valvola mantiene la sua posizione. Quando la pressione a valle diminuisce, la molla spinge lo stelo in apertura per consentire un maggiore flusso. Quando la pressione a valle aumenta, il fluido ritorna indietro e la valvola si chiude leggermente.
Ecco perché è importante il senso di rotazione. Ruotando la vite di regolazione in senso orario si comprime ulteriormente la molla e si aumenta la pressione in uscita. Girandolo in senso antiorario si rilassa la molla e si abbassa la pressione in uscita. L’intera procedura si basa su questa semplice regola.
Strumenti di cui hai bisogno prima di iniziare
Raccogli gli strumenti giusti prima di toccare la valvola. Utilizzando una chiave a tubo sull'alloggiamento o saltando un manometro può trasformare una regolazione di cinque minuti in una riparazione che perde.
| Strumento | Scopo |
|---|---|
| Chiave regolabile o chiave a mezzaluna | Allentare e serrare il dado di bloccaggio senza raschiare la superficie dell'alloggiamento. |
| Cacciavite a testa piatta o Phillips | Ruotando la vite di regolazione sulle valvole che utilizzano una fessura per cacciavite anziché una testa esagonale. |
| Manometro | Misurazione della pressione a valle prima, durante e dopo la regolazione. Necessario per risultati accurati. |
| Secchio e straccio asciutto | Catturare piccole perdite dalla porta di prova e pulire l'area di lavoro. |
| Guanti da lavoro | Protezione da superfici calde, spigoli vivi e liquidi del sistema. |
| Extra industriali: calibro specifico per il mezzo, nastro sigillante per filetti | Controllo della pressione impostata nei sistemi pneumatici, idraulici o a vapore e sigillatura delle filettature di collegamento. |
Per i sistemi industriali, utilizzare un manometro adatto al mezzo. Un manometro dell'acqua non fornirà letture affidabili su una linea di aria compressa e lo stesso vale per l'olio idraulico e il vapore.
Passo dopo passo: come regolare una valvola riduttrice di pressione
La procedura standard prevede cinque passaggi. Ogni passaggio include cosa fare e perché è importante.
Passaggio 1: individuare il PRV
In un impianto residenziale, la PRV viene normalmente installata subito dopo la valvola principale di intercettazione, vicino al contatore dell'acqua o nel punto in cui entra in casa la linea di servizio. Cerca un corpo in metallo a forma di campana o di cupola con una vite di regolazione e un dado di bloccaggio sulla parte superiore. Una freccia che indica la direzione del flusso è solitamente inserita nell'alloggiamento. Negli impianti industriali, la PRV è tipicamente parte di un'unità FRL su una linea di aria compressa, all'uscita di una centralina idraulica o all'ingresso di una linea di distribuzione del vapore.
Passaggio 2: misurare la pressione attuale
Collegare un manometro alla presa del tubo, alla porta di prova o alla valvola di scarico più vicina. Assicurarsi che al momento non venga utilizzata acqua o aria. Registra la pressione statica prima di modificare qualsiasi cosa. Se la lettura rientra già nell'intervallo accettabile, potrebbe non essere necessario regolare la valvola. Per le linee industriali, verificare che l'intervallo del manometro copra almeno 1,5 volte la pressione impostata prevista per evitare una pressurizzazione eccessiva del manometro.
Passaggio 3: allentare il dado di bloccaggio e ruotare la vite di regolazione
Utilizzare la chiave regolabile per allentare il dado di bloccaggio. Non è necessario rimuoverlo, basta liberarlo in modo che la vite di regolazione possa ruotare. Quindi ruotare la vite a piccoli incrementi. In senso orario aumenta la pressione in uscita; in senso antiorario lo diminuisce. Un quarto di giro, circa 90 gradi, è un intervallo di avvio sicuro per la maggior parte delle valvole tra 20 e 120 psi.
Non girare la vite in un unico grande movimento. Un improvviso cambiamento nel precarico della molla costringe la membrana a riequilibrarsi rapidamente, il che può causare un superamento della pressione, un colpo d'ariete o danni alla sede. Lento e piccolo è sempre meglio. La sensazione della vite ti dice anche qualcosa sulla valvola. Una rotazione pulita e regolare indica un alloggiamento ben lavorato; un filo grintoso o vincolante spesso indica un corpo di bassa qualità. A corpo PRV lavorato con precisione con una finitura a filettatura fine fornisce un feedback prevedibile e ripetibile ad ogni quarto di giro.
Passaggio 4: ricontrollare la pressione e ottimizzare
Dopo ogni regolazione, attendere dai 15 ai 30 secondi affinché il sistema si stabilizzi, quindi rileggere l'indicatore. Ripeti il metodo a un quarto di giro finché la pressione a valle non raggiunge il tuo obiettivo. Per i sistemi idrici residenziali, l'intervallo di funzionamento comune è compreso tra 40 e 60 psi e il punto di regolazione non deve superare 70-75 psi. Per i sistemi industriali, seguire la pressione di progetto delle apparecchiature a valle, non un numero generico.
Passaggio 5: serrare il dado di bloccaggio e verificare nuovamente
Tenere la vite di regolazione in posizione con una chiave e serrare il dado di bloccaggio con una seconda chiave. Ciò impedisce alla vite di ruotare mentre la blocchi. Una volta che il dado di bloccaggio è serrato, effettuare un'ultima lettura della pressione, idealmente con il flusso in funzione, per confermare che il setpoint è mantenuto. Controllare il corpo della valvola, la porta di prova e le connessioni per eventuali perdite.
Come regolare senza manometro
Se non è disponibile alcun indicatore, è comunque possibile apportare una modifica approssimativa, trattandola però come temporanea. Ruotare la vite di un quarto di giro in senso orario e aprire un rubinetto o una valvola a valle. Se il flusso diventa notevolmente più duro o le forme di spruzzo diventano più aggressive, la pressione aumenta. Girare in senso antiorario e il flusso si ammorbidisce. Sugli impianti ad aria compressa, osservare la velocità di azionamento di una bombola o il tempo di riempimento di un ricevitore. Un'attivazione più rapida significa una pressione più elevata.
Questo metodo ti dice solo la direzione del cambiamento, non il valore effettivo. Installare un manometro il prima possibile e calibrare correttamente il setpoint.
Come capire se il tuo PRV necessita di aggiustamenti (segni comuni)
Diversi segnali indicano un problema di pressione prima ancora di toccare una chiave inglese.
- Colpo d'ariete o tubi che sbattono dopo la chiusura di un rubinetto, il che di solito significa che la pressione a valle è troppo alta e le valvole di ritegno o i rubinetti si chiudono di colpo.
- Acqua che schizza in modo aggressivo dai rubinetti o una doccia che sembra eccessivamente forte.
- Una valvola limitatrice di temperatura e pressione dello scaldabagno che scarica periodicamente l'acqua, avvertendo che la pressione di alimentazione supera l'intervallo di sicurezza.
- Perdite ricorrenti sui tubi della lavatrice, sulle guarnizioni dei rubinetti o sui collegamenti di ingresso dell'apparecchio.
- Spruzzi deboli da una doccia, tempi di riempimento lunghi per i serbatoi o apparecchi che non funzionano bene, il che indica una pressione impostata troppo bassa.
- Azionamento lento del cilindro o forza ridotta da parte degli attuatori nei sistemi idraulici e ad aria compressa.
Se una valvola ha funzionato correttamente per anni e poi ha subito uno spostamento, sospettare un affaticamento della molla, una sede sporca o uno spostamento nella pressione di alimentazione in ingresso. L’aggiustamento è il primo rimedio, ma non è sempre la soluzione definitiva.
Risoluzione dei problemi: cosa succede se la pressione non cambia?
Hai allentato il controdado, girato la vite e il manometro non si è mosso. Prima di presumere che la valvola sia rotta, verificare queste cause nell'ordine.
- Dado di bloccaggio non completamente allentato. Il dado può ancora bloccare la filettatura della vite e impedirne la rotazione. Allentarlo finché non gira liberamente.
- Vite di regolazione a fine corsa. La vite ha un raggio d'azione finito. Se è già completamente dentro o completamente fuori, girarlo di più non fa nulla. Fate marcia indietro e rivalutate la progettazione del sistema.
- Danni alla membrana o affaticamento della molla. Un diaframma strappato non trasferirà la forza della molla allo stelo della valvola e una molla indurita non manterrà il precarico. Entrambi richiedono la sostituzione della valvola, non la regolazione.
- Parti interne ostruite o detriti sul sedile. Lo sporco impedisce alla sede di sigillarsi e alla membrana di rilevare correttamente la pressione. Lavare la linea e, se necessario, pulire o sostituire la valvola.
I ripetuti fallimenti interni sono spesso un segno di qualità abitativa marginale. Se la superficie del foro si corrode o il corpo si deforma sotto carico, lo stelo si blocca e il setpoint si sposta, indipendentemente dall'attenzione con cui lo si regola. Per i sistemi industriali ad alto ciclo, a Corpo PRV in lega di alluminio ad alta resistenza resiste alla deformazione e mantiene la molla e lo stelo allineati negli anni di servizio.
Materiali delle valvole di riduzione della pressione: l'alloggiamento è importante?
L'alloggiamento non è solo un guscio. Mantiene la molla, il diaframma e la sede in perfetto allineamento ed è la superficie su cui si afferra, si infila e si legge la pressione. La qualità dell'alloggiamento influisce direttamente sulla risposta della valvola alla regolazione. Per una visione completa delle opzioni disponibili, consulta la nostra alloggiamenti per valvole riduttrici di pressione panoramica.
L’ottone è stato il materiale tradizionale per i PRV residenziali e rimane una scelta valida in molte condizioni. Gli alloggiamenti in alluminio pressofuso, prodotti mediante pressofusione di precisione, offrono un diverso equilibrio di proprietà che si adatta ai sistemi moderni, leggeri e termicamente esigenti.
| Criterio | Alloggiamento in ottone | Custodia in alluminio pressofuso |
|---|---|---|
| Peso | Più pesante | Più leggero, più facile da maneggiare e da installare in spazi ristretti |
| Resistenza alla corrosione | Buono in acqua dolce; deve essere abbinato con attenzione ai media aggressivi | Eccellente se rifinito con un rivestimento resistente alla corrosione per ambienti umidi o esposti a sostanze chimiche |
| Conduttività termica | Moderato | Più alto, che aiuta a dissipare il calore in ambienti operativi caldi |
| Precisione di lavorazione | Buono, ma la qualità del filo può variare a seconda del metodo di fusione | Dimensioni costanti, superfici filettate lisce e finiture pregiate grazie alla pressofusione di precisione |
| Applicazioni tipiche | Vapore ad alta pressione, servizi chimici, impianti idraulici tradizionali | Acqua residenziale, aria compressa, circuiti idraulici, progettazioni integrate e leggere |
Per ambienti umidi o esposti chimicamente, a alloggiamento della valvola riduttrice di pressione resistente alla corrosione prolunga la durata e mantiene affidabile il meccanismo di regolazione per decenni. In qualsiasi alloggiamento, cercare una superficie uniforme senza porosità, filettature pulite e spessore della parete uniforme. Questi indicatori sono controllati dal processo di fusione stesso. I produttori che utilizzano sistemi di qualità certificati, come ISO 9001:2015 e IATF 16949:2016, hanno maggiori probabilità di garantire tale coerenza.
Suggerimenti per la sicurezza sulla regolazione del PRV
La regolazione è un'attività a basso rischio, ma solo quando il sistema è preparato correttamente.
- Confermare che la linea sia alla normale pressione operativa prima della misurazione, ma essere pronti a isolarla o spurgarla se è necessario aprire una porta di prova.
- Sui sistemi di acqua calda, aspettatevi temperature elevate. Indossare guanti e dirigere eventuali scariche lontano dal corpo.
- Per i sistemi idraulici e ad aria compressa, isolare il lato a valle o spurgarlo a un livello sicuro prima di aprire i raccordi.
- Non superare mai la pressione nominale stampata sulla targhetta della valvola. L'intervallo di regolazione si ferma al limite di progettazione per un motivo.
- Non sostare davanti alla porta di scarico o all'apertura di scarico durante la regolazione. Una valvola bloccata può sfogarsi improvvisamente.
- Evitare chiavi a tubo sull'alloggiamento. I loro denti danneggiano i rivestimenti protettivi e lasciano punti di stress che riducono la durata.
Se la valvola non si regola entro il suo intervallo normale, o la pressione continua a variare dopo una corretta impostazione, l'alloggiamento o i componenti interni potrebbero essere al termine della loro vita utile. Sostituire la valvola è più sicuro che forzare una vite troppo serrata.
Quale comportamento di adattamento corretto ti dice su come è costruito un PRV
Una valvola che risponde in modo pulito ad un quarto di giro, mantiene il suo setpoint sotto flusso e non torna indietro nei giorni successivi non è un incidente. È il risultato di un controllo dimensionale che inizia molto prima che la valvola raggiunga il cantiere. Ogni anello meccanico della catena (il passo della filettatura sulla vite di regolazione, la planarità della sede della membrana, la concentricità del foro che guida lo stelo) deve rimanere all'interno di una ristretta fascia di tolleranza affinché la relazione molla-membrana descritta in precedenza in questa guida si comporti come dovrebbe.
Questa è la parte del processo che un tecnico sul campo non vede mai direttamente, ma sente attraverso la chiave inglese. Un corpo fuso con porosità o lavorato con un foro incoerente supererà comunque un test di pressione di base il primo giorno, quindi si muoverà, si attaccherà o perderà nel giro di mesi una volta che il ciclo termico e le ripetute regolazioni esporranno i punti deboli. Il nostro reparto di produzione considera il comportamento di regolazione descritto nei passaggi precedenti come un obiettivo di progettazione, non solo come una procedura sul campo: ogni alloggiamento è progettato in modo tale che un quarto di giro produca la stessa, prevedibile variazione di pressione, sia che si tratti della prima regolazione dopo l'installazione o della cinquantesima regolazione diversi anni dopo.
Le leghe di ottone e i lingotti di alluminio vengono controllati rispetto alle specifiche di composizione e durezza prima della fusione, poiché una materia prima incoerente è la causa principale più comune di un alloggiamento che viene lavorato in modo non uniforme.
Gli alloggiamenti in alluminio vengono formati sotto pressione di iniezione e temperatura dello stampo controllate per ridurre al minimo la porosità, conferendo al foro e alle superfici di montaggio una superficie iniziale uniforme prima che inizi qualsiasi lavorazione.
Il foro della sede della valvola, la sede della membrana e le filettature delle viti di regolazione sono rifiniti su apparecchiature CNC con una tolleranza ridotta, che è ciò che conferisce alla vite la sensazione liscia e priva di granelli descritta nel passaggio 3 sopra.
Molla, membrana e stelo vengono assemblati con coppia controllata, quindi ogni unità viene testata a pressione nell'intero intervallo di regolazione prima di essere imballata per la spedizione.
Riferimento alle prestazioni delle nostre linee di prodotti per alloggi PRV
Lavori diversi richiedono un diverso equilibrio tra peso, resistenza alla corrosione e intervallo di pressione. La tabella seguente allinea le famiglie di alloggi specificate più spesso insieme alla guida di cui sopra, in modo che un appaltatore idraulico, un costruttore di quadri o un acquirente OEM possa abbinare un alloggiamento al sistema che vedrà effettivamente in servizio.

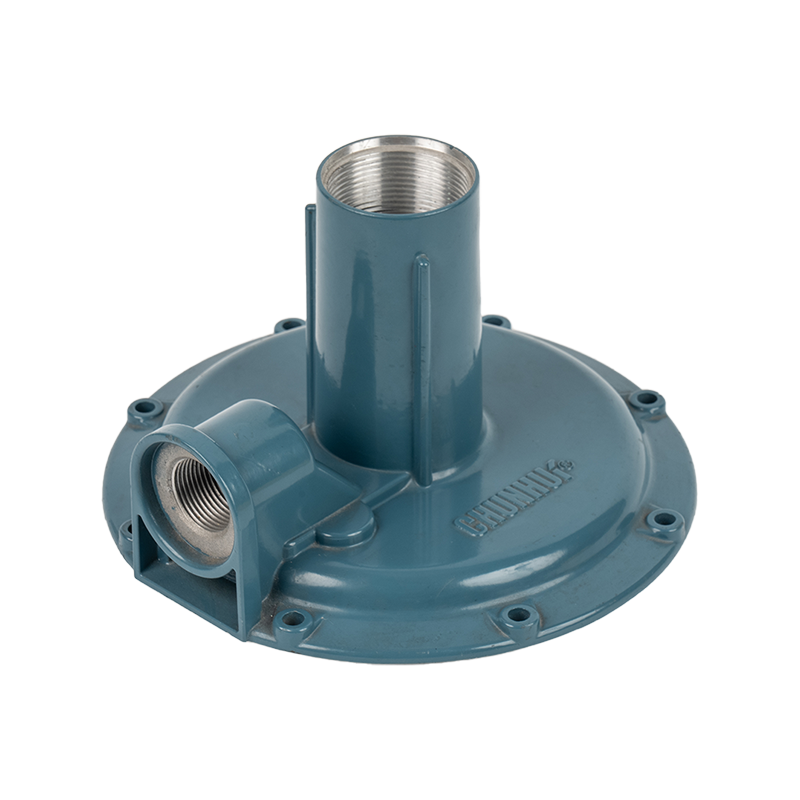

| Linea di prodotti | Intervallo di pressione tipico | Supporti più adatti | Vantaggio notevole |
|---|---|---|---|
| Corpo PRV lavorato con precisione | 20 – 120 PSI | Acqua potabile, impianti idraulici generali | Sensazione di regolazione a un quarto di giro fluida e ripetibile |
| Corpo PRV in lega di alluminio ad alta resistenza | Fino a 250 psi, servizio a ciclo elevato | Aria compressa, circuiti idraulici | Resiste alla deformazione sotto ripetute oscillazioni di pressione |
| Custodia PRV resistente alla corrosione | 20 – 150 PSI | Linee umide, marine o esposte a sostanze chimiche | Il rivestimento mantiene la precisione della filettatura per anni di esposizione |
| Alloggiamento standard in ottone | 20 – 100 PSI | Impianti idraulici residenziali tradizionali e commerciali leggeri | Lunga storia sul campo, familiare alla maggior parte dei tecnici |
Si noti che il solo intervallo di pressione non determina l'alloggiamento giusto. Una linea di aria compressa che funziona bene entro 120 psi può comunque consumare un corpo in ottone di tipo residenziale più velocemente di un corpo in lega di alluminio classificato per una pressione molto più elevata, semplicemente a causa del numero di cicli. Una valvola che si apre e si chiude decine di volte al minuto in un circuito pneumatico automatizzato sperimenta un tipo di fatica completamente diverso rispetto a una linea idrica domestica che si regola una volta e poi rimane quasi statica per mesi.
Dove sono installate queste valvole sul campo
Approvvigionamento idrico comunale e residenziale
In questo caso la priorità è un setpoint stabile che il proprietario di una casa o un team di manutenzione dell'edificio raramente ha bisogno di rivisitare. La pressione di fornitura municipale può oscillare in modo significativo tra la domanda notturna e quella diurna e un PRV ben costruito assorbe tale oscillazione senza trasmettere colpi o sovratensioni agli impianti. La procedura di regolazione in cinque fasi illustrata in precedenza in questa guida è stata scritta principalmente pensando a questa applicazione, poiché è l'impostazione eseguita dalla maggior parte dei tecnici sul campo.
Aria Compressa e Automazione Pneumatica
In un'unità FRL a monte di un cilindro o di uno strumento pneumatico, il PRV funziona costantemente e l'alloggiamento è sottoposto a uno stress termico e meccanico molto maggiore rispetto a una linea di galleggiamento. Un corpo in lega di alluminio con elevata resistenza alla fatica mantiene coerente la risposta del regolatore, il che è direttamente importante per il tempo di ciclo e la ripetibilità su una linea automatizzata.
Centrali idrauliche
I circuiti idraulici combinano l'alta pressione con l'olio che può essere più aggressivo nei confronti di guarnizioni e rivestimenti rispetto all'acqua o all'aria. La finitura del foro dell'alloggiamento diventa particolarmente importante in questo caso, poiché qualsiasi irregolarità della superficie accelera l'usura della guarnizione e alla fine porta alla perdita interna descritta nella sezione precedente sulla risoluzione dei problemi.
Riscaldamento a vapore e di processo
Il servizio Steam aggiunge un elemento di ciclo termico oltre allo stress meccanico condiviso da ogni altra applicazione. L'ottone rimane una scelta comune qui proprio a causa della sua lunga storia sul campo a temperature elevate, sebbene gli stessi principi di controllo dimensionale descritti nelle sezioni di produzione di questa guida decidano ancora se un dato corpo in ottone mantiene il suo setpoint in modo affidabile per anni di cicli termici.
Controllo Qualità Dalla Fusione al Collaudo Finale
Poiché il comportamento di regolazione sul campo descritto in precedenza in questa guida dipende interamente dalla geometria interna che l'installatore non può vedere, i test vengono eseguiti in più punti molto prima che l'alloggiamento raggiunga il cantiere.
Il diametro del foro, il passo della filettatura e la planarità della sede della membrana vengono misurati rispetto alla tolleranza del disegno su base campione da ogni ciclo di fusione prima che le parti passino alla lavorazione finale.
Le superfici fuse vengono ispezionate per verificare la presenza di porosità e inclusioni che potrebbero successivamente manifestarsi come un percorso di perdita lento o una sensazione di regolazione irregolare una volta che la valvola è in servizio.
Le valvole assemblate vengono sottoposte a cicli lungo l'intero intervallo di regolazione, dal setpoint minimo a quello massimo, confermando che la risposta a un quarto di giro rimane coerente in ogni punto di tale intervallo.
Ogni lotto di produzione viene registrato in base al lotto di materia prima e ai risultati dei test, in modo che qualsiasi problema sul campo possa essere ricondotto al ciclo di fusione anziché essere trattato come un evento isolato.
Produzione personalizzata, imballaggio e spedizione globale
Le dimensioni standard dell'alloggiamento coprono la maggior parte delle applicazioni, ma molti clienti necessitano di dimensioni del foro, modello di filettatura o configurazione di porte adatte a una famiglia di valvole esistente o a un sistema a valle specifico. Il nostro team di ingegneri lavora a partire dal disegno del cliente o da un pezzo campione, conferma il comportamento di adattamento e pressione sul banco, quindi adatta il progetto a un ciclo di produzione ripetibile.
Alloggiamenti lavorati secondo il disegno del cliente, corrispondenti agli standard di filettatura esistenti e ai layout delle porte per parti di ricambio immediate.
Anodizzazione, verniciatura a polvere o placcatura selezionati per soddisfare le esigenze di corrosione dell'ambiente di installazione di destinazione.
Componenti protetti singolarmente in imballaggi di cartone o pallet progettati per prevenire danni alla filettatura e deterioramenti della superficie durante la spedizione a lunga distanza.
Certificati dei materiali, rapporti di ispezione dimensionale e registrazioni delle prove di pressione preparati per soddisfare i requisiti di importazione e qualità del paese di destinazione.
Domande frequenti
Perché la mia valvola sembra ruvida o irregolare quando giro la vite di regolazione?
Una sensazione irregolare di solito indica la qualità della filettatura sulla vite di regolazione o un foro che non è stato rifinito con una tolleranza stretta. Come indicato nel passaggio 3 della guida alla regolazione sopra, un corpo lavorato con precisione dovrebbe fornire una resistenza uniforme e uniforme per l'intero quarto di giro, non un legame intermittente.
Per il corpo di un regolatore di aria compressa è meglio l'alluminio o l'ottone?
Per il servizio pneumatico a cicli elevati, un corpo in lega di alluminio generalmente mantiene una migliore precisione dimensionale per milioni di cicli di attuazione, mentre l'ottone rimane una scelta forte per servizi a cicli inferiori e a temperature più elevate come il vapore. La tabella di riferimento delle prestazioni all'inizio di questo articolo allinea entrambe le opzioni rispetto ai tipici intervalli di pressione.
Con quale frequenza è opportuno ispezionare un alloggiamento PRV in un ambiente industriale?
Non esiste un intervallo universale, ma uno qualsiasi dei segnali di allarme descritti nella sezione "Segnali comuni" di cui sopra (attivazione lenta, mantenimento della pressione incoerente o corrosione superficiale visibile) dovrebbe far scattare un'ispezione indipendentemente dalla data di manutenzione programmata.
È possibile specificare un alloggiamento resistente alla corrosione per un progetto di valvola esistente?
SÌ. Gli alloggiamenti possono essere prodotti per adattarsi a un modello di foro e filettatura esistente, aggiornando solo la finitura superficiale o la lega di base, che è una richiesta comune da parte dei clienti che sostituiscono alloggiamenti guasti in installazioni umide o costiere.
Di quali informazioni hai bisogno per quotare una custodia PRV personalizzata?
Un disegno o un campione, l'intervallo di pressione operativa previsto, il mezzo (acqua, aria, olio idraulico o vapore) e l'ambiente di installazione sono generalmente sufficienti per avviare una revisione tecnica e fornire un preventivo preliminare.
